Popis

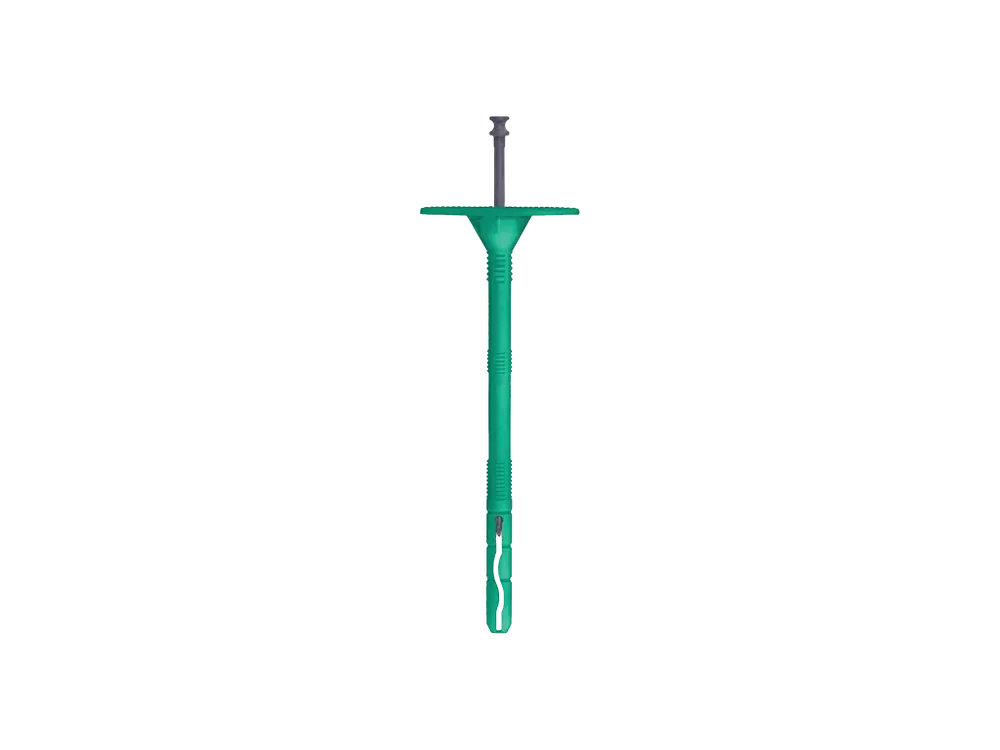

Natloukací talířové hmoždinky s platovým trnem DEBBEX PN 10
Má krátkou rozpěrnou zónu a je vyrobena z polypropylenu a osazena plastovým trnem. Plastový trn je vyroben z polyamidu a je vyztužen skelnými vlákny, které zvyšují jeho pevnost. Talířoví hmoždinka přenáší zatížení sání větru a mechanicky zajišťuje celý zateplovací systém.
Talířové hmoždinky jsou vhodné do EPS polystyrenu a XPS polystyrenu.
Vhodné použití pro talířové hmoždinky PN 10
- beton
- cihla keramická, cihla silikátová
- keramický blok
- lehčené betony
- pórobetony
Montáž talířových hmoždinek
- 1. Před zahájením montáže je nutné zhodnotit podklad a vybrat hmoždinky vhodné do tohoto podkladu.
- 2. Vhodná délka hmoždinky musí být zvolena, tak aby expanzivní zóna byla umístěna v konstrukci stěny.
- 3. Podklad je potřeba před montáží připravit dle doporučení izolačních systémů ETICS.
- 4. Tepelně izolační desky by měly být řádně upevněny lepící maltou.
- 5. Průměr vyvrtaných otvorů musí odpovídat průměru použitých hmoždinek.
- 6. Otvory v podkladech z plných materiálů by měly být hlubší o min. 10 mm od kotevní hloubky hmoždinky.
- 7. Otvory v plných materiálech by měly být vyčištěny za pomocí vratného vrtáku při pomalých otáčkách. Toto čištění by se mělo 4 krát opakovat.
- 8. Otvory do dutých materiálu by měly být vrtány bez příklepu, aby nedošlo k poškození vnitřních stěn cihly. Poničení vnitřních příček cihly způsobuje snížení efektivity hmoždinky.
- 9. V projektu zateplení by měl být uveden počet hmoždinek na 1 m2.
- 10. Hmoždinky by měly být v místech, kde budou procházet maltou pod izolační deskou. Hmoždinka musí byt aplikována, tak aby talířek hmoždinky byl zároveň izolační deskou.
- 11. Dále je nutné zatlouct trn do hmoždinky a zajistit ho tak v konstrukci.
- 12. Hmoždinky lze namontovat do vyfrézovaného otvoru za pomocí PVC frézky na polystyrenové zátky.
- 13. Po montáži hmoždinky je vyfrézovaný otvor třeba zakrýt pomocí Polystyrenové zátky.
Doporučený počet hmoždinek pro polystyren:
- Výška objektu do 15 mMin. 6 ks/m2 v centrální zóně a 8 ks/m2 v rohové zóně.
- Výška objektu nad 15 mMin. 8 ks/m2 v centrální zóně a 10 ks/m2 v rohové zóně.
- Pro minerální vlnu je třeba zvýšit počet hmoždinek o 2 ks/m2 v každé zóně.
- !! Doporučení nenahrazuje projekt zateplení !!
